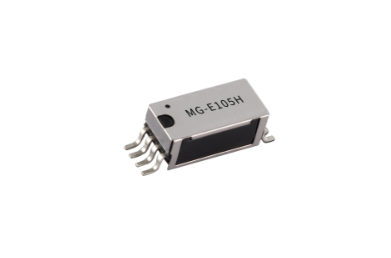

瀏覽次數:24Standex Electronics DETECT高頻干簧繼電器MG-E105H,10 W 觸點額定值
M 系列是一款微型高頻干簧繼電器,專為空間受限環境中的精密射頻開關而設計。M 系列采用同軸屏蔽設計,可保持一致的 50Ω 阻抗,可提供高達 4 GHz 的射頻性能,可選版本支持高達 5.5 GHz。其緊湊的表面貼裝設計顯著減少了 PCB 尺寸,同時保持了強大的 10 W 觸點額定值。
M 系列提供 SPST-NO(A 型)觸點配置,支持 3.3 VDC、5 VDC 和 12 VDC 的線圈電壓。它采用 Gull-Wing 和 J-Lead 封裝,可根據要求提供可選的軸向引線和高達 1500 V 的介電強度。該系列因其可靠性、屏蔽效果和使用壽命長而被廣泛應用于 ATE、電信和無線應用。
特點:
用于高密度 PCB 布局的微型表面貼裝設計
SPST-NO(A 型)觸點配置
額定開關容量為 10 W、100 VDC 和 0.5 A
線圈電壓選項:3.3 VDC、5 VDC 和 12 VDC
射頻性能:高達 4 GHz 標準,5.5 GHz 可選
同軸屏蔽,可實現 50Ω 阻抗和低插入損耗

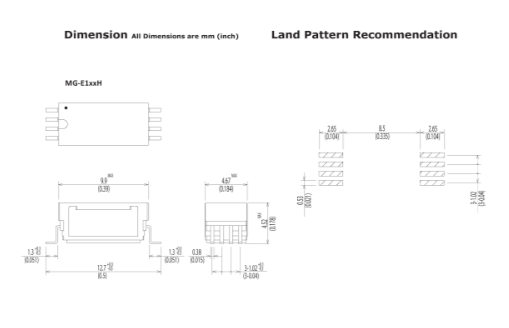

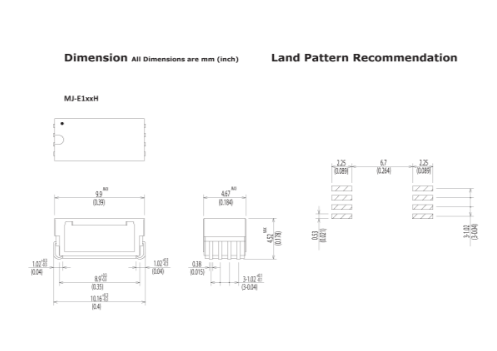

安裝選項:Gull-Wing 和 J-Lead SMD 封裝
可選功能:軸向引線和 1500 V 介電強度
產品壽命長,適用于苛刻的測試和通信環境
